Как настроить режим Bridge для VPN на модеме Huawei EchoLife HG8245HV5?

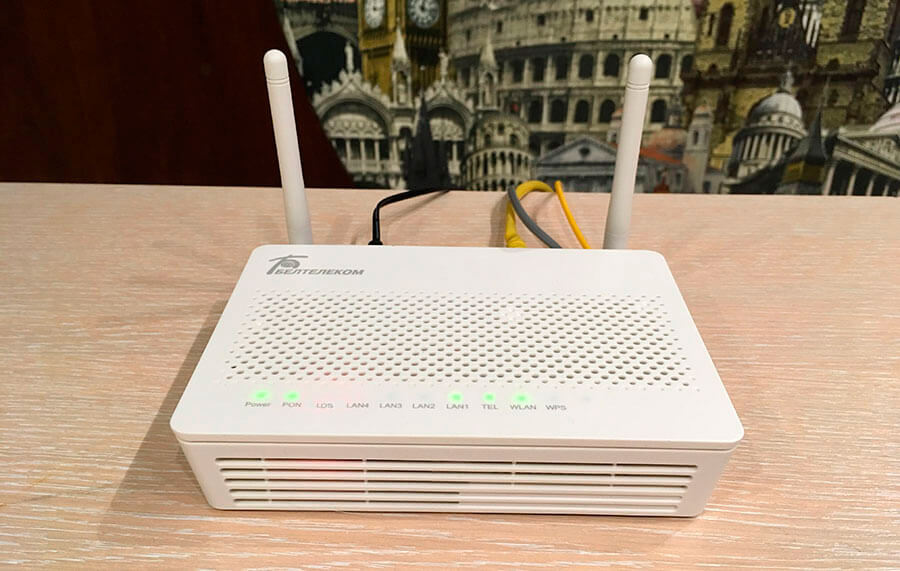

Внешний вид модема Huawei EchoLife HG8245HV5

В статье я вам расскажу о том, как настроить режим Bridge для VPN на модеме Huawei EchoLife HG8245HV5.

Примечание. Для такого типа подключения потребуется создания подключения на компьютере.

Итак, необходимо выполнить следующие действия:

  1. Установите соединение с модемом.

    Для подключения через проводное соединение используйте сетевой кабель, соединив им порт 1 на модеме и порт на сетевой карте вашего компьютера.

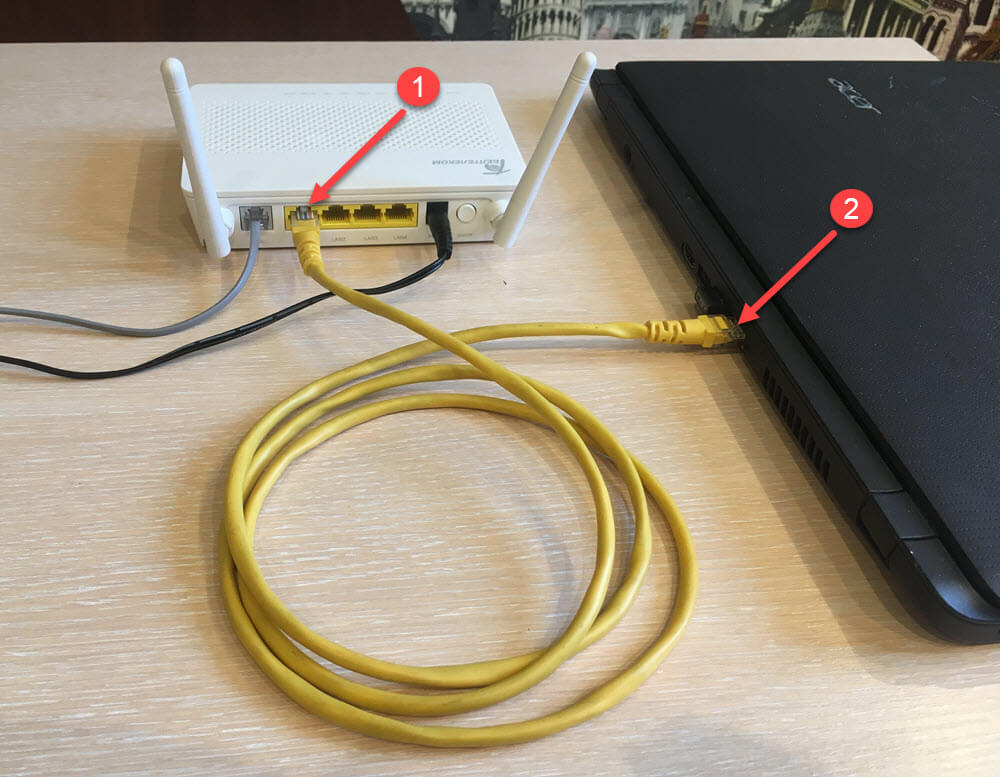

    Проводное соединение через сетевой кабель модема Huawei EchoLife HG8245HV5 и ноутбука

    Для подключения через беспроводное соединение вы должны быть подключены к сети Wi-Fi вашего модема.

  2. Зайдите в настройки модема.

    Откройте любой браузер. В адресной строке перейдите по ip-адресу 192.168.100.1.

    Откроется окно авторизации. Введите логин telecomadmin, пароль admintelecom и нажмите на кнопку Login.

    Вход в настройки модема Huawei EchoLife HG8245HV5
  3. Перейдите во вкладку WAN.

    После авторизации откроется главное меню модема. Вам необходимо перейти во вкладку WAN.

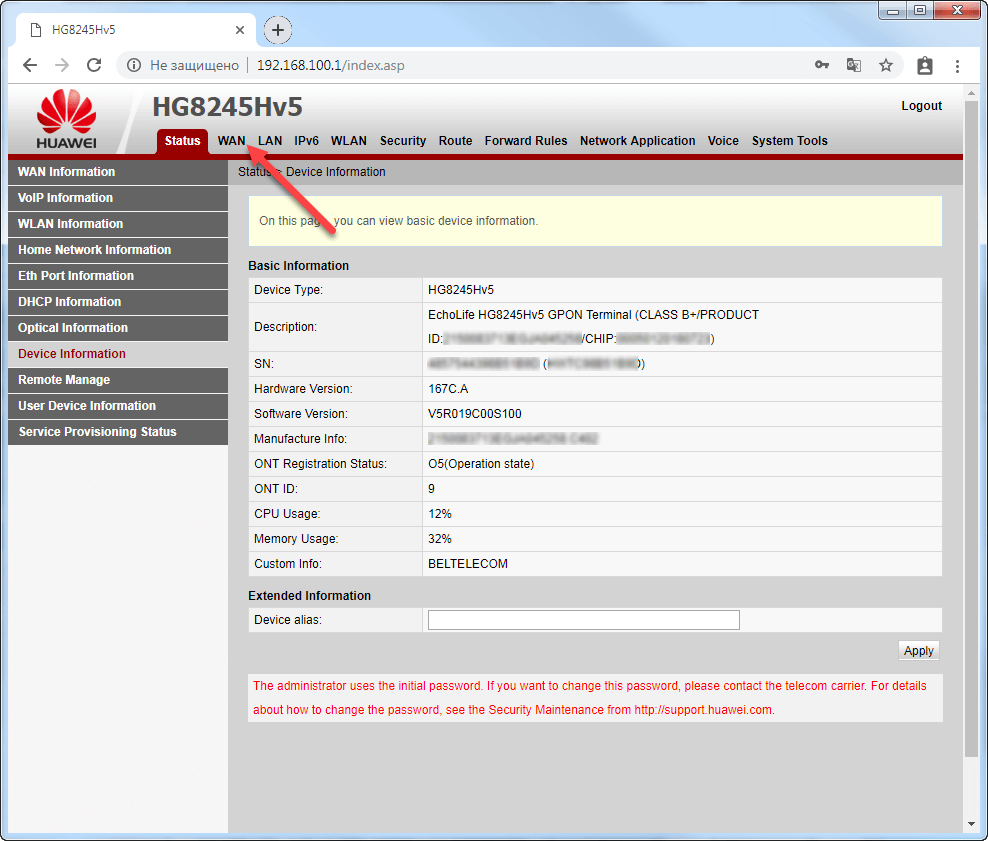

    Вкладка Status на модеме Huawei EchoLife HG8245HV5
  4. Выберите подключение для интернета.

    Во вкладке WAN выберите поле 4_INTERNET_R_VID_10.

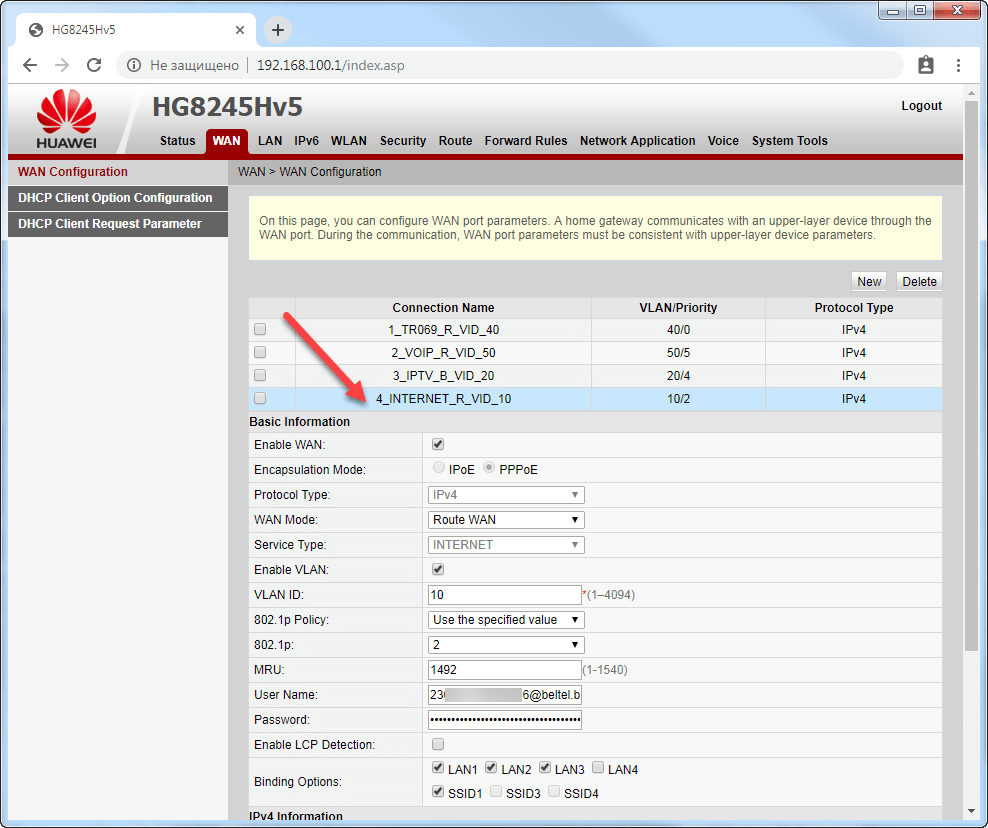

    Вкладка WAN на модеме Huawei EchoLife HG8245HV5
  5. Выберите нужный порт.

    В поле Binding Options уберите галочки с порта, на котором будете настраивать подключение для VPN.

    Нажмите Apply для сохранения настроек.

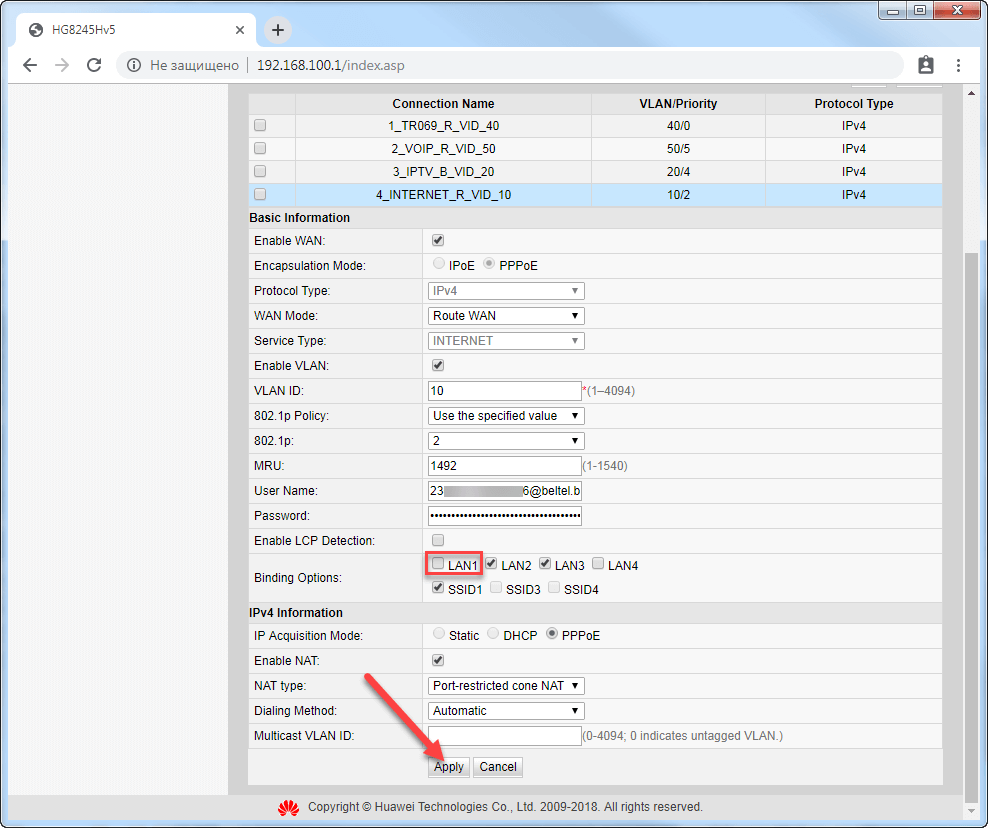

    Вкладка WAN на модеме Huawei EchoLife HG8245HV5
  6. Создайте новое подключение для VPN.

    Нажмите на кнопку New и настройте параметры для подключения следующим образом:

    В поле WAN Mode выберите Bridge WAN.

    В поле Service Type выберите OTHER.

    В поле VLAN ID введите 70.

    В поле 802.1p выберите 3.

    В поле Binding Options отмечаем порт, через который будет работать VPN-подключение.

    Нажмите Apply для сохранения настроек.

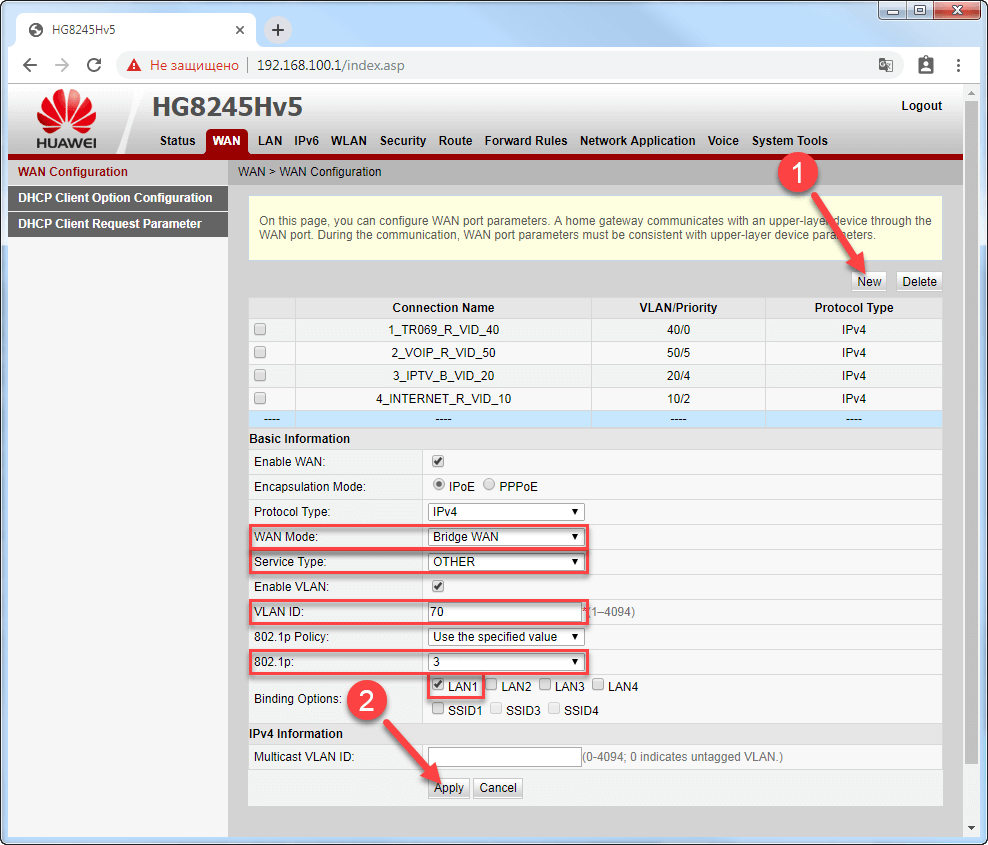

    Создание нового подключения на модеме Huawei EchoLife HG8245HV5
  7. Отключите автоматическую выдачу ip-адресов.

    Перейдите во вкладку LAN, далее выберите вкладку DHCP Server Configuration.

    Уберите галочку с поля Enable Primary DHCP Server.

    Нажмите Apply для сохранения настроек.

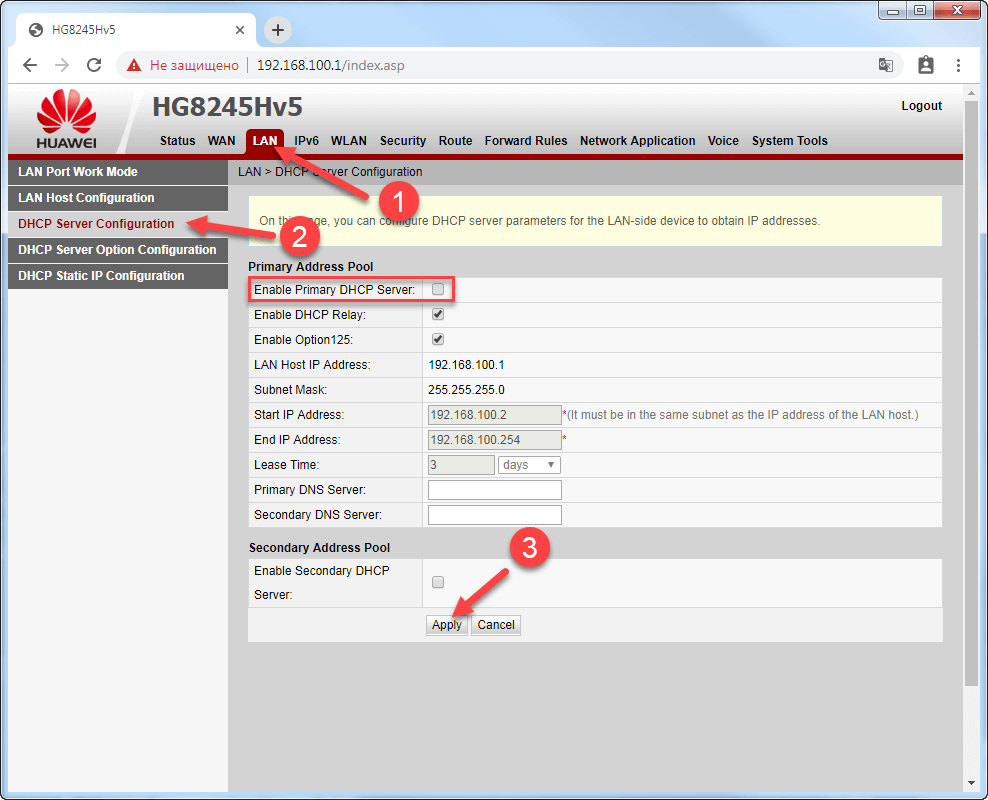

    Вкладка LAN > DHCP Server Configuration на модеме Huawei EchoLife HG8245HV5
  8. Измените ip-адрес модема.

    Вам необходимо перейти во вкладку LAN, далее выберите вкладку LAN Host Configuration..

    В поле Primary IP Address введите ip-адрес модема для вашей сети.

    В поле Primary Address Subnet Mask введите маску подсети для вашей сети.

    Уберите галочку с поля Enable secondary address.

    Нажмите Apply для сохранения настроек. После этого модем перезагрузится.

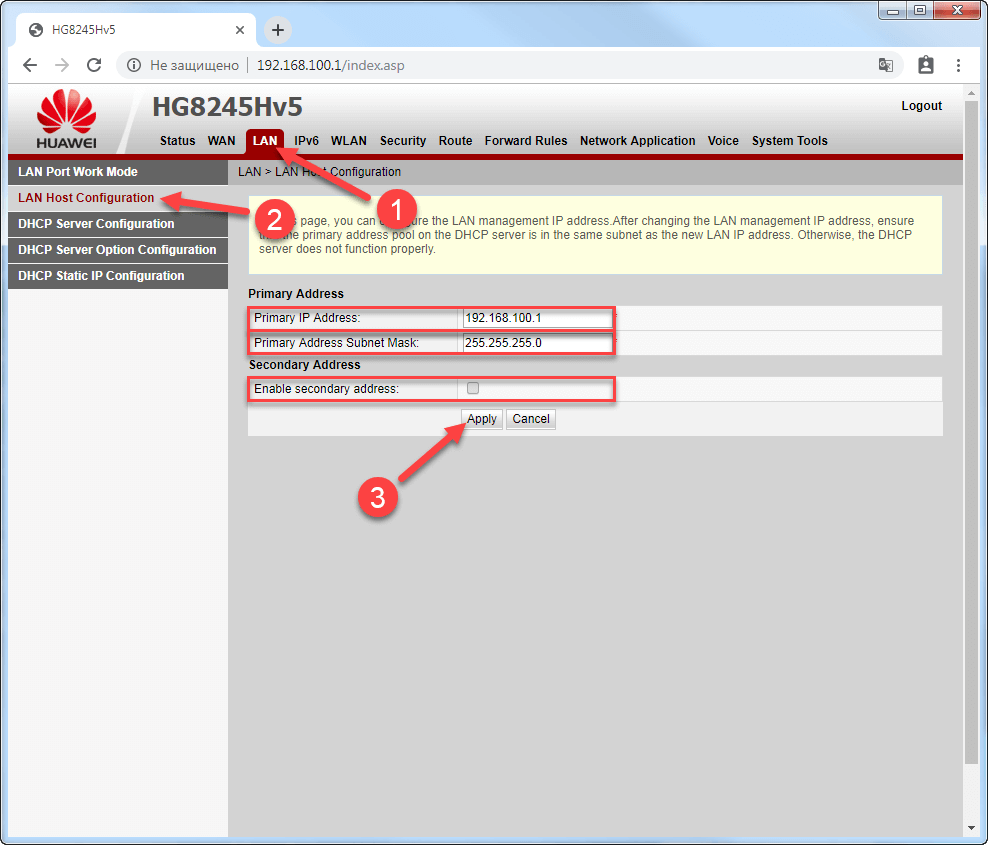

    Вкладка LAN > LAN Host Configuration на модеме Huawei EchoLife HG8245HV5
